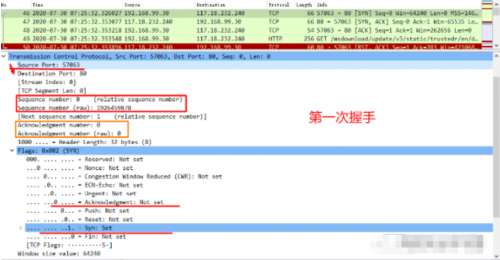

1、TCP三次握手(1)第一次握手：客戶端的端口為57063，服務器端口為80;

　　客戶端向服務器請求建立連接，發送其TCP數據報，數據方向 57063 -> 80;

　　數據報中，SYN=1，是一個建立連接的信號;ACK=0，沒有開啟序號確認;

　　客戶端的Sequence number為一個隨機值x=1926459878，其上面一行為相對序號;Acknowledgment number ：0;

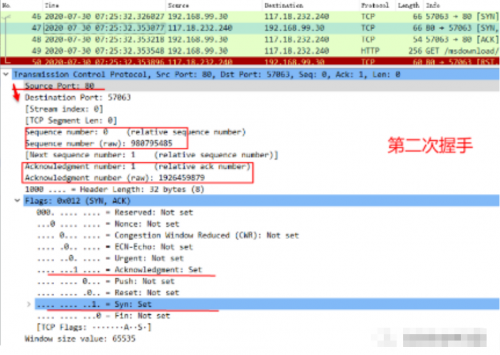

(2)第二次握手：服務器收到請求，回復客戶端，數據方向 80 -> 57063;

　　SYN=1，服務器連接允許;

　　ACK=1，客戶端收到之后要驗證(x+1)=Acknowledgment number;

　　服務器表示已經接收到x=1926459878，并說明下次要收到(x+1)，即Acknowledgment number=1926459879;

　　服務器發送自己的Sequence number，也是一個隨機值，y=980795485;

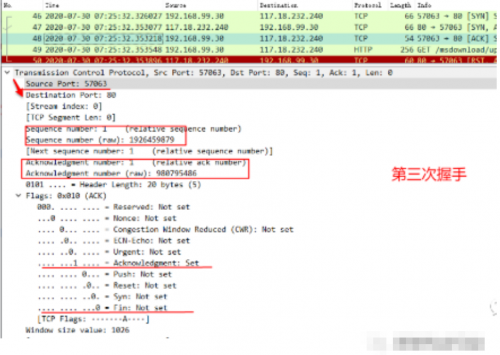

(3)第三次握手：客戶端驗證 自己的Sequence number+1=1926459879，和ACK=1;

　　若驗證成功，向服務器發送數據報，數據方向 57063 -> 80;

　　數據報中，SYN=0，表明最后的確認;

　　ACK=1，服務器收到報之后要驗證，驗證值(y+1)=980795486=Acknowledgment number;

　　客戶端回復服務器期望值Sequence number=(x+1)=1926459879;

　　服務器收到報之后，確認 自己的Sequence number+1=980795486，ACK=1;

　　若驗證成功，則一次TCP連接建立，可以通信了。

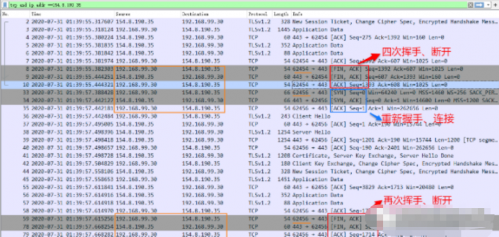

2、四次揮手圖中，客戶端的IP地址為：192.168.99.30;服務器的地址為：154.8.190.35。

　　一次TCP連接斷開以后，再次連接同一個服務器需要重新握手連接，并且重新分配端口號。

　　下面對圖中第一次斷開進行分析，第一個FIN前，客戶端向服務器發了最后一個包。

　　包中，Sequence number=1392，Acknowledgment number=607(為了方便均取相對值)。

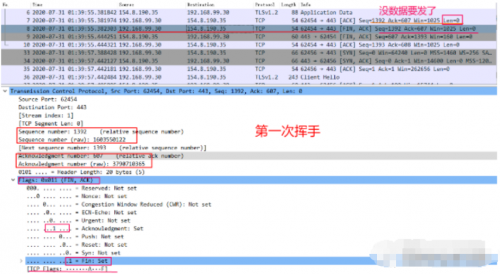

(1)第一次揮手：客戶端申請斷開連接，向服務器發送數據報;

　　FIN=0，客戶端表明自己沒有數據要發了，申請斷開連接;

　　ACK=1，服務器收到包之后要驗證Acknowledgment number;

　　Sequence number=1392，因?yàn)樯弦粋€(gè)包Seq=1392，Len=0;

　　Acknowledgment number=607，因?yàn)樯弦粋€(gè)Ack=607，期間又沒有收到服務器的數據;

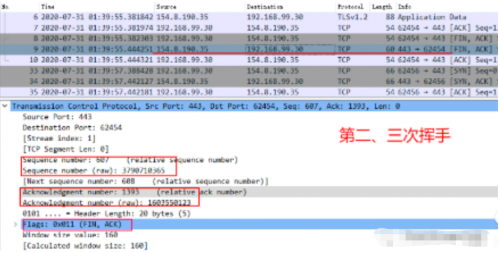

(2)第二、三次揮手：服務器回復客戶端;

　　第二次揮手是服務器告訴客戶端我收到了你要斷開的請求，但我可能還有數據沒發完，你等我后面通知，F(xiàn)IN=0;

　　第三次揮手是服務器也完成了數據傳送，告知客戶端我也完事了，F(xiàn)IN=1;

　　圖中客戶端申請斷開時、恰好服務器也沒有數據要發，于是第二、三次揮手的包合并了。

　　服務器收到包，驗證ACK=1，自己要發的下一個包的序號=607;

　　驗證成功，答復客戶端：

　　Sequence number=607;

　　Acknowledgment number=1393，ACK=1;表明客戶端收到之后也要驗證要發的下一個包序?yàn)?393;

　　FIN=0。

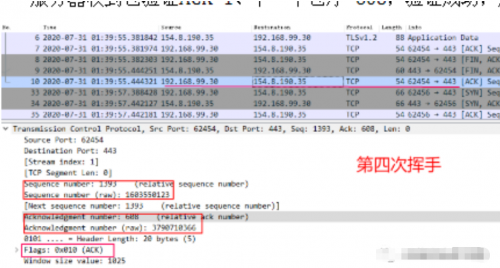

(4)第四次揮手：客戶端收到包，驗證ACK=1，自己要發的下一個包序=1393;

　　驗證成功，答復服務器：

　　Sequence number=1393;

　　Acknowledgment number=608，ACK=1;表示服務器收到之后要驗證自己下一個包序=608;

　　FIN=0;

　　客戶端發送完等待一段時間后關閉;

　　服務器收到包驗證ACK=1、下一個包序=608，驗證成功，服務器關閉。
